Преглед

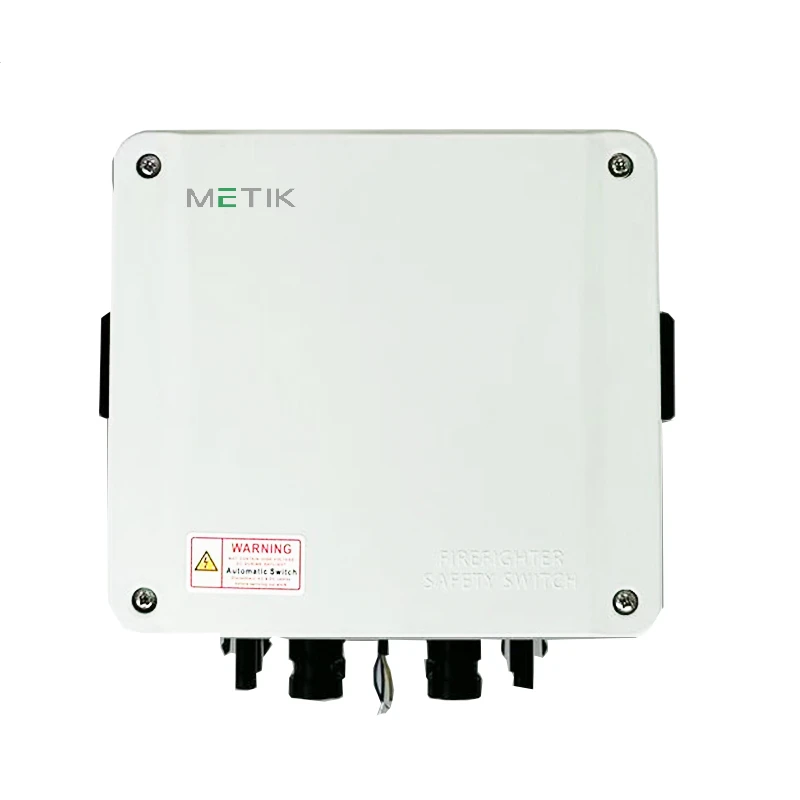

Fireman Switch е специјализиран-симулатор за исклучување на еднонасочна струја, инсталиран во близина на сончевата низа на покривот. Неговата примарна цел е да обезбеди автоматска или рачна електрична изолација на високо-напонски директна струја (DC) спасувачки линии што минуваат низ зграда за време на вонредна состојба.
Технички спецификации
|
Параметар |
Спецификација |
|
Максимален напон на системот |
1000V / 1500V DC |
|
Номинална оперативна струја |
16A / 32A / 40A / 55A |
|
Конфигурација на пол |
2P / 4P / 4B (двојна поддршка за MPPT) |
|
Изолација и рејтинг на пренапони |
Uimp 8kV |
|
Механички животен век |
>10.000 операции |
|
Електрична издржливост |
>1.500 целосни- циклуси на исклучување на оптоварување |
|
Контролирајте го напојувањето |
100–240V AC, 50/60Hz |
Клучни карактеристики
Истребување на магнетен лак:Патентираните магнетски лак-коморите за гаснење ги потиснуваат DC лаците според IEC 60947-3 категории на користење, намалувајќи ја ерозијата на контактот за да се одржат одредниците за долгорочна отпорност на контакт.
Висок-температурен структурен интегритет:Поликарбонатното куќиште го одржува номиналниот механички отклон и силата на удар под сончево зрачење на покривот до амбиентална граница од 85 степени.
Механичко активирање со пружина-:Пружината за складирање со мотор-се ослободува механички во рок од 150 ms при губење на напојувањето на контролата на наизменична струја, при што се извршува физичка DC изолација за да се исполнат наредбите за брзо исклучување од далечина.
IP66 запечатено куќиште со интегриран отвор за вентилација:УВ-стабилизирано куќиште опремено со мембрански вентил за изедначување на притисок-за елиминирање на внатрешната кондензација од дневните температурни флуктуации без да се загрози IP66 заштитата од навлегување.
Прецизност на производството
Автоматско склопување и контрола на квалитет
Производните линии користат автоматизирани станици за прицврстување-вртежен момент со дигитална логирање за да се обезбеди еднаква сила на стегање низ сите структурни споеви.
Проверка на влез и херметичност
Секоја поединечна единица се подложува на автоматско тестирање за пад{0}}притисок за да се потврди интегритетот на запечатувањето IP66 пред конечното пакување.
Рутинско диелектрично тестирање
Сите единици поминуваат автоматска оптичка инспекција (AOI) за контролна електроника, проследена со тест за изолација од 3,5 kV наизменична струја за да се потврди способноста за издржување на диелектрикот.
AQL 0.4 Ревизија и тестирање на животната средина
Urna condimentum mattis pellentesque nibh. Цел број вита само егет магна.
Комерцијални услови
Опции за MOQ и OEM:Минималната количина на нарачка е 200 единици за стандардни модели; Прилагодените протоколи за брендирање и конфигурација на OEM бараат минимум 1.000 единици.
Пакување ISTA-3A и ISPM-15:Се испорачува во двојни-ѕидни 5-брановидни картони со прилагодени-калапени влошки од HDPE пена, палетизирани на термички обработени, фумигирани дрвени палети.
Оптимизација на контејнер:Стандарден контејнер со 20GP сместува до 5.400 спакувани единици, оптимизирајќи ја ефикасноста на волуменот и намалувајќи ги по-единица трошоците за океански товар.
Време на водење:Првата серија завршува во рок од 25 работни дена по-депозитот; повторливи нарачки за комплетни договори испратени во рок од 10 работни дена.
Поддржани Incoterms:Достапни се условите за испорака на FOB, CIF и DDP.
По-Поддршка за продажба
5-годишна функционална гаранција:Покрива 100% замена за механички или електрични функционални дефекти според стандардните работни параметри.
24-часовна техничка SLA:Прашањата за инженерство и компатибилност со мрежа{0}}добиваат формален технички одговор од тимот за истражување и развој во рок од 24 часа.
Примери за инженерска евалуација:Единици за евалуација достапни за лабораториска квалификација и тестирање на компатибилноста со инвертер-.
Достапност на резервни делови за 15 години:Гарантирано континуирано снабдување со точна механичка форма-факторски компоненти и внатрешни резервни делови по купувањето-.
Протокол за напредна замена:По проверка на настан на сериски дефект (што ја надминува стапката на неуспех на полето од 0,1%), единиците за замена веднаш се транспортираат со воздух- за да се минимизира времето на прекин на локацијата.
Најчесто поставувани прашања
П: Со кои меѓународни безбедносни сертификати е во согласност со Fireman Switch?
О: Пожарникарскиот прекинувач е дизајниран и тестиран според IEC 60947-3 категорија за користење на еднонасочна струја за апликации за фотоволтаично исклучување, покривајќи номинален напон до 1000V DC и 1500V DC. Документацијата за означување CE и извештаите за тестирање на типот од трета страна-што ја потврдуваат оцената на импулсните импулси од 8 kV и заштитата од навлегување IP66 се достапни за преземање по регистрацијата на проектот.
П: Дали овој прекинувач може да се интегрира во постоечките соларни инвертер системи?
О: Да. Прекинувачот поддржува 2P и 4P конфигурации на столбови со двојна можност за влез MPPT, што го прави компатибилен со повеќето архитектури на жичени инвертери од производители како SMA, Huawei и Fronius во класите на системи 1000V DC и 1500V DC.
П: Како се проверува потиснувањето на лакот во реални работни услови?
О: Потиснувањето на лакот е потврдено преку IEC 60947-3 тестирање на издржливост при номинална струја (16А до 55А) и целосен напон на оптоварување со еднонасочна струја, со што се потврдува дека патентираните магнетни комори за гаснење-го постигнуваат потребниот Поголем или еднаков на 1.500 отпор на исклучување со целосен контакт-остаток.
П: Што се случува ако прекине контролното напојување?
О: Кога ќе се изгуби контролната моќност на наизменична струја (100–240 V), механичкиот погон со пружина-се ослободува во рок од 150 ms и физички ги отвора DC контактите без никаква електронска команда{4}}неуспешно-безбеден дизајн што одговара на брзото брзо исклучување од NEC 2017 член 690.12.
П: Како се обезбедува долгорочна-доверливост во сериите на производство?
О: Секоја производна серија е ревидирана според ISO 2859-1 AQL 0.4 стандарди, со случајни примероци подложени на термички циклус од -40 степени до +85 степени и автоматско тестирање на 3,5 kV AC диелектрик издржат на 100% од единиците.
П: Дали прекинувачот е погоден за екстремни средини на покривот?
О: Да. Запечатеното поликарбонатно куќиште со IP66-издржува континуирани температури на околината до 85 степени под директно сончево зрачење, а интегрираниот мембрански вентил за изедначување на притисокот спречува внатрешна кондензација од дневните температурни промени без да се загрози заштитата од навлегување.
П: Каков вид на одржување е потребен по инсталацијата?
О: Не е потребно внатрешно сервисирање. Единственото препорачано одржување е годишна визуелна проверка на вртежниот момент на приклучокот (затегнување до наведените 2,5 Nm според прирачникот за инсталација) и функционален тест на сигналот за далечинско патување за да се потврди активирањето од 150 ms.
П: Дали уредот може да се користи во ФВ системи во согласност со брзо исклучување?
О: Да. Кога е поврзан како иницијатор за брзо исклучување на ниво на низа- и е поврзан со AC контролен сигнал од компатибилен инвертер, прекинувачот ги задоволува барањата за брзо исклучување NEC 2017 §690.12 за системи инсталирани на или во згради.
П: Како се обезбедува конзистентноста на производот кај големите нарачки?
О: За големи нарачки, сериските ревизии на AQL 0.4 обезбедуваат статистички стабилно земање примероци-на ова ниво на прифаќање, серија од 5.000 единици ќе бара нула дефекти во примерок од 200 единици за да се помине, со што ќе се обезбеди многу висок квалитет на излезот.
П: Кои се главните сценарија за неуспех што системот е дизајниран да ги спречи?
О: Трите примарни сценарија за неуспех на кои се адресира дизајнот се контактно заварување при висока струја на еднонасочна струја, неконтролирано лачење при-исклучување на оптоварување под напон и нецелосна изолација предизвикана од дефект на контролното коло.
